负载电容是指电路中的这两个电容，但不完全等于“这两个电容的标称值”

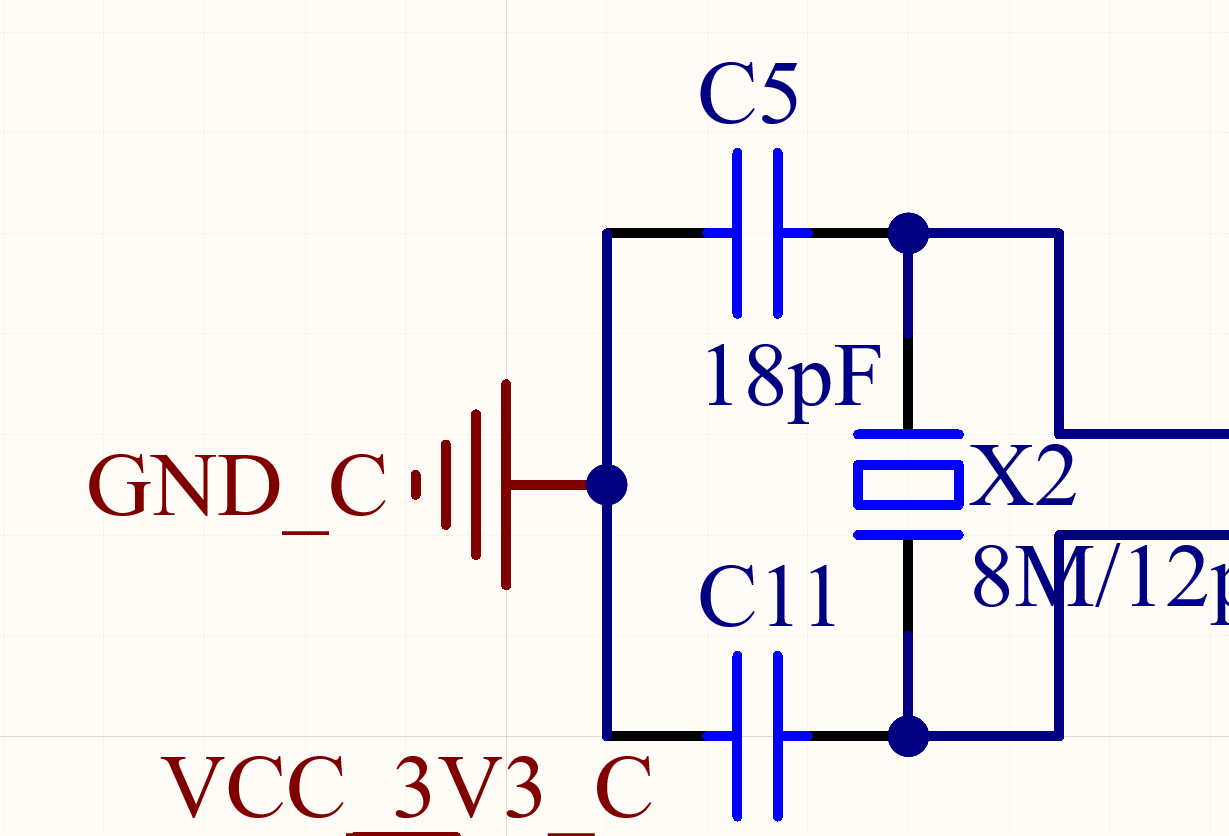

图里的 C5 和 C11，就是用来构成晶振“负载电容（Load Capacitance, CL）”的那两个电容。 但：

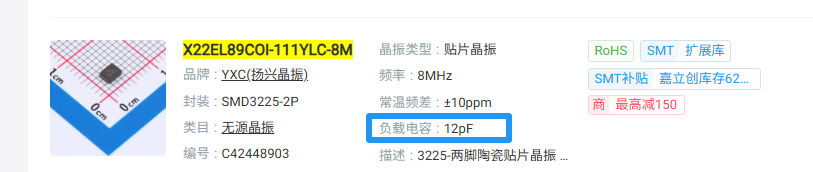

晶振规格里写的“负载电容 12 pF”，不是指 C5\=12 pF、C11\=12 pF，而是指“等效负载电容 CL” 。
正确的负载电容定义
晶振看到的负载电容是：
$$ CL = \frac{C5 \times C11}{C5 + C11} + C_{stray} $$
其中：
- C5、C11：你画的这两个对地电容
-
C_stray（寄生电容） ：
- MCU 引脚电容（2\~5 pF）
- PCB 走线电容（1\~3 pF）
- 焊盘、封装等
👉 晶振参数里标的 12 pF，指的是这个 CL
结合你现在的电路看
现在是：
- C5 \= 18 pF
- C11 \= 18 pF
先算理想值（不含寄生）：
$$ CL_{ideal} = \frac{18 \times 18}{18 + 18} = 9\text{ pF} $$
再加上常见寄生电容：
- C_stray ≈ 3\~5 pF（非常常见）
$$ CL \approx 9 + (3\sim5) = 12\sim14\text{ pF} $$
👉 这正好匹配晶振标称的“负载电容 12 pF”
经验公式 👇
常用经验选值（C5 \= C11）
| 晶振标称 CL | 常用电容 |
|---|---|
| 6 pF | 10–12 pF |
| 8 pF | 12–15 pF |
| 12 pF | 18–22 pF |
| 16 pF | 22–27 pF |
👉 12 pF 的晶振，用 18 pF 是最常见方案之一
❌ 错误理解
“晶振负载电容是 12 pF，所以我 C5\=12 pF，C11\=12 pF”
这样算出来：
$$ CL \approx 6\text{ pF} + C_{stray} $$
👉 频率会偏高（High Frequency Shift）
